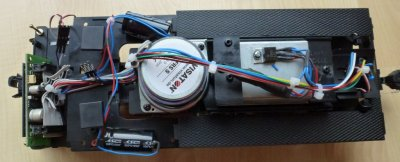

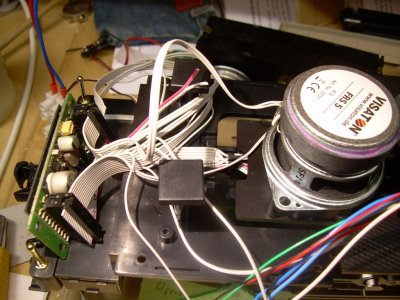

es wurde wieder ein ZIMO MX696S verbaut. Die Anschlüsse werden über das Flachbandkabel ausgeführt. Der Pfostenstecker sichert so den schnellen Ausbau des Decoders. Auch wurden alle Anschlüsse so aufgelegt, dass die Lok ohne Löten zerlegt werden kann.

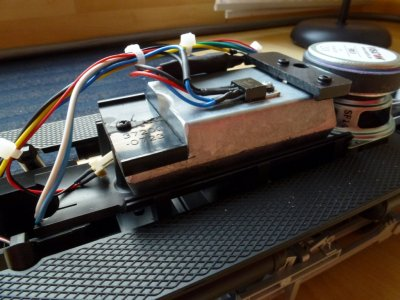

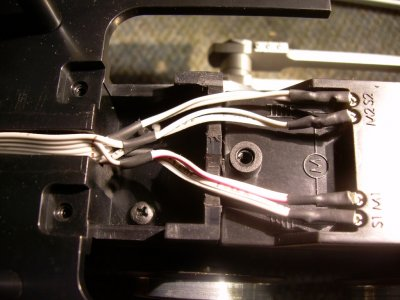

Für Gleis und Motor wurden die ohnehin doppelt geführten Adern auch jeweils doppelt genutzt. In Abänderung der originale Anschlüsse wurden diese abgewinkelt, um diese unter dem Lautsprecher führen zu können.

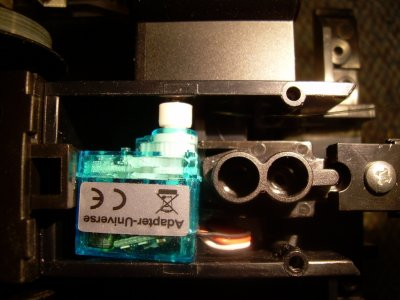

hier war etwas aufwändiger. Der Servo liegt im Rahmen zwischen den Zylindern, die Federzungen für den Kupplungshalter wurden in der Höhe geschwächt, der Servo liegt in der Vertiefung ohne weitere Befestigung außer der Bodenplatte.
Das Kabel wird in die Rauchkammerstütze geführt.
Später wird der Servo vorsichtig per POM auf die Endlagen justiert.
Der Dekoder stellt 10V geregelt zur Verfügung. Diese werden für den Verdampfer genutzt, dessen Heizleistung damit unabhängig von der Schienenspannung wird.

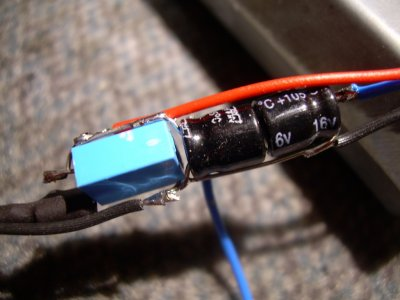

Für Servos, Motor der Glocke und LED nutze ich 5V. Hierzu dient eine einfache Schaltung aus der Zimo-Anleitung. Der Aufbau (2 elkos, Drossel und Diode) wurde hier gestreckt vorgenommen, um diese in einem Schlumpfschlauch verschwinden zu lassen

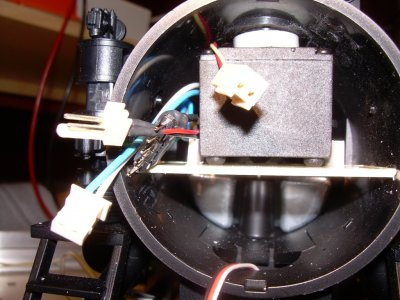

wir hatten noch einen Verdampfer von Aristo herumliegen. Der Test mit Gleichspannung war vielversprechend. Aber im Digitalbetrieb zeigte erst der Dekoder Überlast (Blinken Stirnlampe), dann schaltete die Zentrale (5A!) ab.

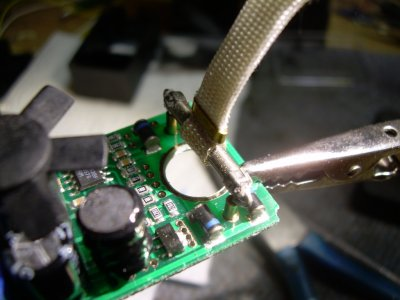

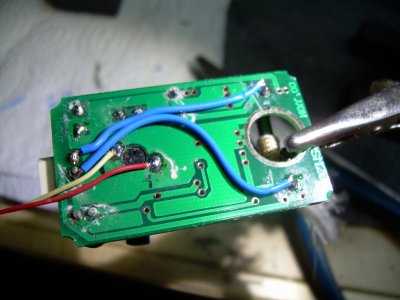

Also: weg mit dem Müll. die Anschlüsse für Lüftermotor (gelb/rot, Polarität beachten, der soll blasen, nicht saugen!) und Heizung (blau) getrennt herausführen, die Rest wird durch Auftrennen der Leiterbahnen stillgelegt.

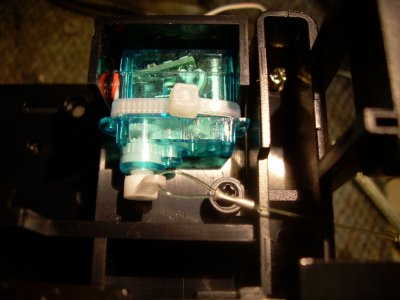

Da die Dekoder noch den Glockemodus für die Servos nicht kennen, wurde ein Billig-Servo zum Exzenter umgebaut. Dazu werden das Poti und der Entschlag entfernt. Angeschlossen an den 5V-Regler wird zusätzlich durch dimmen des Funktionsausganges eine Übereinstimmung mit dem Glockensound fast erreicht.
Mit f1 ertönt also der Sound der Glocke und der Motor schwenkt das gute Teil.

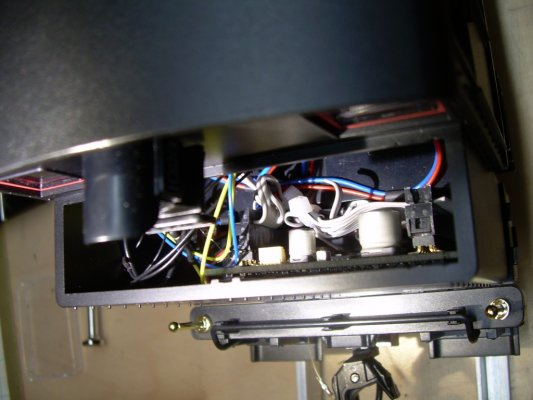

da wohnt der Dekoder. Schon heftig, was da in den kleinen Zossen alles reingebaut wurde … Wenn man ran will, reicht es die Tenderabdeckung abzunehmen. Es wurde wieder konsequent alles Steckbar gemacht.
Der Endtest der diesmal vollständig am PC vorbereiteten Konfiguration brachte keine Fehler. Auch mein selbst gefriemelter Brennersound (Öl-Lok!) kann durchgehen.
