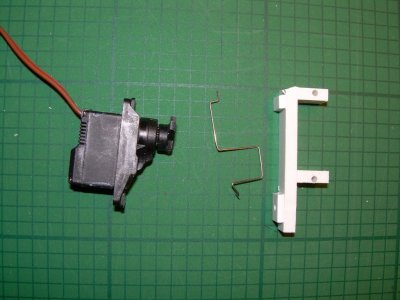

Die Maße hängen vm Sevo ab. Hier ist es ein Mini-Servo von Conrad.
Die weiße Schwelle ist 8mm breit und 4 mm hoch. Die Länge hängt vom Servo ab. Links und rechts vom Seriv sind Klötzchen mit einer 2 mm Bohrung, die die Befestigungsschraube aufnehmen.

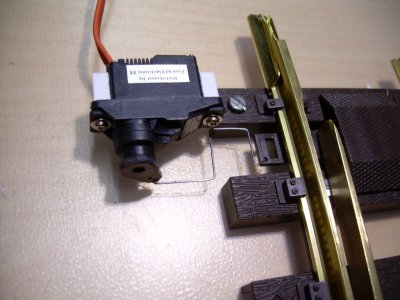

Hier der montierte Servo. Der Stelldraht hat ein U von 10x10 mm. Das weitere incl. der Kröpfung muss an der Weiche abgenommen werden.

Mit dieser Schlaufe kann die Weiche aufgeschnitten werden.

Ob der Antrieb auch für außen taugt, hängt vom Servo ab. Bei diesen 3,95-Exemplar ist das eher nicht zu vermuten.

hier an der Weiche dran.
Der Draht wird so eingesetzt, dass die Zungen bei Mittelstellung des Servus auch zentriert sind.

Es wird ein ESU SwitchPilot Servo verwendet.

Zum Einstellen:
Stellung A ist bei Lenz - und Bogen
Stellung B ist bei Lenz + und Gerade

Über den Einstellmodus des Dekoders wird so lange die + oder - Taste betätigt, dass die Zungen bei A zur Bogenfahrt gut anliegen, bei B für Gerade.

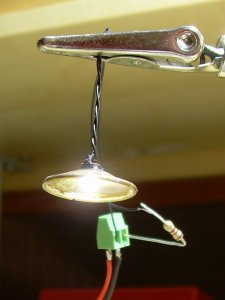

Gelötet aus 0,1mm Messingblech mit einem Rand aus 1mm Draht. Durchmesser der Lampe ca. 19mm.

Beleuchtet mit einer 3,, warmweißen LED. Dieser strahlen hier besser, wenn man den Kopf plan schleift.

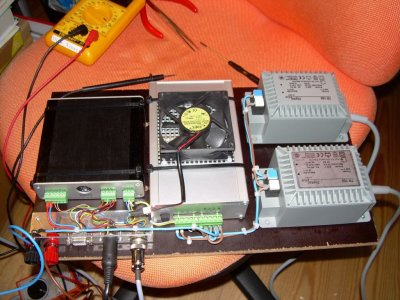

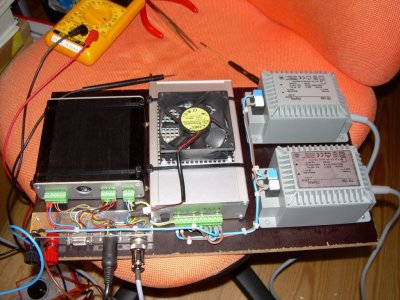

Wir nutzen eine Lenz Zentrale LZ100 und einen Heller VH4 mit 2 x 5A. Die Stromversorgung erfolgt mit 2 Lenz 5A-Trafos.
ACHTUNG: Die Trafos sind parallel geschaltet. Damit ist die Zulassung als Spielzeug erloschen und die Benutzung darf nur noch durch unterwiesene Personen erfolgen. Zu achten ist auf die Phasenlage und die Unterbindung einer Rückspeisung auf einen gezogenen Stecker. Wie das geht ist hier ausdrücklich nicht beschrieben um keine "Unkundigen" zu verleiten. Ich bitte dafür um Verständnis.
Wichtig ist, dass - wie hier - der Booster sehr gut gesichert ist:
1. Schmelzsicherung 10A, 2. elektronische Sicherung 10A und 3. prozessorgesteuerte Erkennung plötzlich ansteigendem Stroms. So kann auch ein Kurzschluss in kleinen Loks erkannt werden - ohne Brandschaden, wenn erst bei 10A abgeschaltet wird.

Wir konnten damit problemlos 9 Loks mit Strom versorgen. Es sind ca. 17V nach dem Gleichrichter am Dekoder. Das hat auch für große Anlagen gereicht, die Loks sind ohnehin zu schnell.

Der große 12V-Lüfter läuft nur mit 5V und damit sehr leise.
